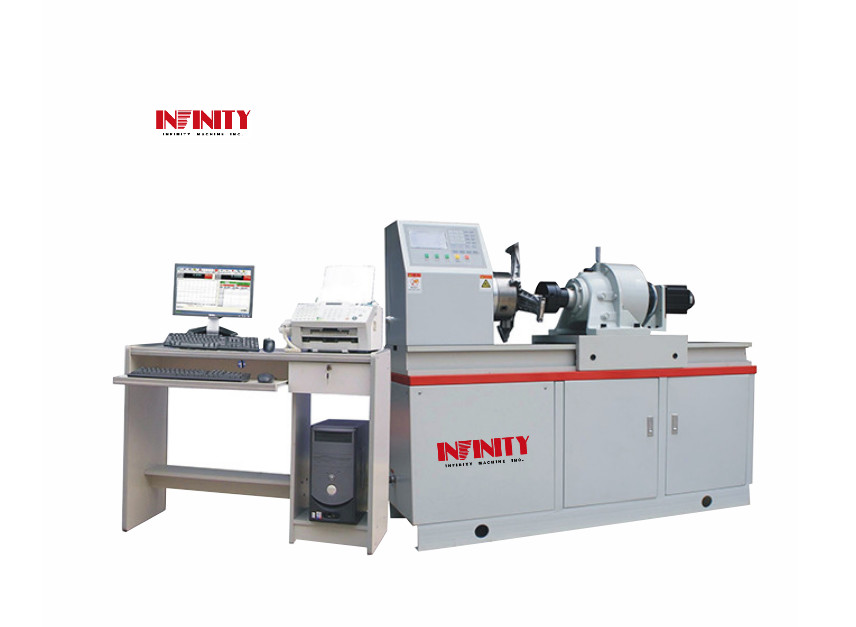

Torsion μετάλλων 1000 N.m εξεταστική αντι Torsion μηχανών ενιαία φάση δοκιμής 0,75 KW



Torsion μετάλλων 1000 N.m εξεταστική αντι Torsion μηχανών ενιαία φάση δοκιμής 0,75 KW



Πρότυπο: Rs-8019



Σκοπός:



Αυτή η μηχανή χρησιμοποιείται κυρίως για τα διαφορετικά είδη μετάλλων και αμέταλλων torsion υλικών δοκιμής, τα οποία μπορούν να πραγματοποιήσουν τον έλεγχο torsion και torsion της γωνίας. Προσθέστε τα σχετικά εξαρτήματα που μπορούν επίσης να εκτελέσουν την αντιστρεπτική δοκιμή στα μέρη και τα συστατικά. Κάτω από τον τρόπο ελέγχου μικροϋπολογιστών, εάν είναι εξοπλισμένα με τα δευτερεύοντα όργανα μέτρησης γωνίας, τα ακριβή στοιχεία δοκιμής όπως torsion ο ελαστικός συντελεστής (συντελεστής Γ κουράς) και η ανάλογη πίεση (TP) μπορούν να αποκτηθούν. Είναι απαραίτητος εξοπλισμός δοκιμής για τις οντότητες ποιοτικής επιθεώρησης, τα ιδρύματα επιστημονικής έρευνας κολλεγίων και τις βιομηχανικές και επιχειρήσεις μεταλλείας.



Αυτή η μηχανή είναι οριζόντιας δομής χάλυβα τύπων, και το εξωτερικό είναι υψηλής ποιότητας υψηλός-ψεκάζοντας κάλυψης πιάτων χάλυβα. Το σύστημα κίνησης υιοθετεί τα αξιόπιστα συστατικά, και ο θόρυβος της εργασίας συστημάτων κίνησης είναι λιγότερο από 60dB.



Το σύστημα φόρτωσης κίνησης υιοθετεί το ιαπωνικό σερβο σύστημα της Panasonic στον έλεγχο. Η μέτρηση ροπής υιοθετεί τον αισθητήρα ροπής υψηλός-ακρίβειας και η μέτρηση της γωνίας στροφής υιοθετεί τον εισαγόμενο φωτοηλεκτρικό κωδικοποιητή υψηλός-ακρίβειας.



Δομές και αρχές:



Α. δομή: Δομή επιτραπέζιων πρότυπη οριζόντια τύπων



Β. αρχές εργασίας:

Το σύστημα φόρτωσης αυτής της μηχανής υιοθετεί τη σερβο μηχανή ή τη χειρωνακτική λειτουργία και το κυκλοειδές κιβώτιο μείωσης pinwheel που οδηγούν. Οι μετρήσεις torsion και στροφής της γωνίας υιοθετούν τον αισθητήρα ροπής υψηλός-ακρίβειας και τον εισαγόμενο φωτοηλεκτρικό κωδικοποιητή υψηλός-ακρίβειας καθώς επίσης και το μικροϋπολογιστή που μετρούν το σύστημα.



Γ. χαρακτηριστικά γνωρίσματα απόδοσης:

1. Η ανεξάρτητα ηλεκτρικά μέτρηση και το σύστημα ελέγχου μπορούν επίσης στοιχεία δοκιμής ελέγχου, συλλογής, ανάλυσης και επεξεργασίας υπολογιστών. Στοιχεία δοκιμής

    και οι καμπύλες επιδεικνύονται δυναμικά μετά από τη διαδικασία δοκιμής. Η αυτόματες επεξεργασία και η επίδειξη των στοιχείων δοκιμής είναι τελειωμένες κοντά

    μικροϋπολογιστής ως σχεδιασμό των καμπυλών της γωνίας torsion-torsion και του torsion-χρόνου, συνδέοντας εκτυπωτής στην έκθεση δοκιμής τυπωμένων κειμένων με την ημερομηνία δοκιμής,

    αύξων αριθμός, υλικά, torsion και ένταση που προσαρμόζεται στα εθνικά πρότυπα. Έχει τη λειτουργία της αυτόματης καταδίωξης και της μέτρησης

    από torsion την αξία δύναμης και torsion τη γωνία, την ένδειξη ταχύτητας φόρτωσης και τη μέγιστη εκμετάλλευση και ούτω καθεξής

2. Υιοθετεί τον αισθητήρα ροπής υψηλός-ακρίβειας με την αναλογία ψηφίσματος ±350000, και το πεδίο μέτρησης torsion μπορεί να φθάσει σε 2%~100%

3. Έχει τη λειτουργία της προστασίας υπερφόρτωσης

4. Χρησιμοποιεί το κυκλοειδές κιβώτιο μείωσης pinwheel και το σύστημα κίνησης δύναμης είναι σταθερό και αξιόπιστο

5. Είναι εξοπλισμένο με τη ρόδα χεριών για torsion τη λεπτή ρύθμιση, και αρχικό torsion μπορεί να προσαρμοστεί σε μηδέν

6. Ελεύθερα ο κινητός πίνακας μπορεί να είναι κατάλληλος στα δείγματα στα διάφορα μήκη.

7. Είναι εξοπλισμένο με τον επιχειρησιακό υπολογιστή επικρατόντων εμπορικών σημάτων ως μηχανή ελέγχου για να ολοκληρώσει καθορισμός των παραμέτρων δοκιμής, απασχομένος στο κράτος

    έλεγχος, συλλογή δεδομένων, επεξεργασία ανάλυσης, αποτελέσματα της δοκιμής που επιδεικνύει και που τυπώνει και ούτω καθεξής.

8. Είναι προσυναρμολογημένο με torsion RS_tester τα πακέτα λογισμικού μηχανών δοκιμής στο πλαίσιο του συστήματος λειτουργίας παραθύρων, και η δοκιμή μπορεί να διευθυνθεί

    τα εθνικά πρότυπα ή τα πρότυπα που απαιτούνται σύμφωνα με από τους χρήστες.

9. Αυτή η μηχανή προσαρμόζεται torsion στα εξεταστικά πρότυπα μηχανών GB/T το 9370-1999, JJG το 269-1981 και GB/T το 239-1999 και υλική δοκιμή

    μέθοδοι.



Χαρακτηριστικά γνωρίσματα του λογισμικού:



1) Αυτόματο μηδέν που καθαρίζει: δεδομένου ότι ο κεντρικός υπολογιστής ελέγχου λαμβάνει τη διαταγή της δοκιμής αρχίστε, το σύστημα μέτρησης θα ολοκληρώσει αυτόματο

    μηδέν που καθαρίζει

2) Αυτόματος εκτός από: τα στοιχεία δοκιμής και οι όροι δοκιμής μπορούν να ολοκληρώσουν αυτόματος εκτός από για να αποφύγουν τα στοιχεία λόγω της απότομης διακοπής λειτουργίας ή να ξεχάσουν την αποταμίευση.

3) Διαδικασία δοκιμής: η διαδικασία δοκιμής όπως τη μέτρηση, την επίδειξη και την ανάλυση μπορεί να ολοκληρωθεί αυτόματα από το μικροϋπολογιστή

4) Τρόπος επίδειξης: τα στοιχεία και οι καμπύλες μπορούν να επιδειχθούν δυναμικά μετά από τη διαδικασία δοκιμής

5) Αντιπροσώπευση αποτελέσματος: τα αποτελέσματα της δοκιμής μπορούν ελεύθερη πρόσβαση, και οι καμπύλες στοιχείων μπορούν να αναλυθούν ξανά.

6) Καμπύλη traversal: αφότου τελειώνουν τη δοκιμή, η αξία δύναμης των σημείων καμπυλών δοκιμής και των στοιχείων παραμόρφωσης μπορεί να ανακαλυφθεί από το ποντίκι. Είναι κατάλληλο

    και πρακτικός να έχει πρόσβαση στις παραμέτρους δοκιμής των υλικών.

7) Σύγκριση αποτελέσματος: οι πολυ-καμπύλες του χαρακτηριστικού γνωρίσματος δειγμάτων μπορούν να έξοχος-τοποθετηθούν, η επανεμφάνιση και μερικός μεγέθυνε με τη βοήθεια των διαφορετικών χρωμάτων

    πραγματοποιήστε την ανάλυση και τη σύγκριση μιας ομάδας δειγμάτων.

8) Δοκιμή batch: όσον αφορά τα δείγματα με τις ίδιες παραμέτρους, η δοκιμή για μια batch δειγμάτων μπορεί να είναι τελειωμένη ορντινάντσα μετά από τη ρύθμιση ενός χρόνου.

9) Δοκιμή που θέτει: Γωνίας και torsion προ-torsion οι χρόνοι μπορούν να τεθούν, και σταθερό torsion θα ολοκληρώσει αυτόματα για να αποβάλει την υπόλοιπη πίεση.

10) Έκθεση δοκιμής: τα στοιχεία δοκιμής μπορούν να ολοκληρώσουν την αυτόματες διαδικασία και την επίδειξη και μπορούν να τυπώσουν την έκθεση δοκιμής με τα στοιχεία δοκιμής, αύξων αριθμός, υλικό,

       torsion και επάνω σύμφωνα με τα εθνικά πρότυπα. Ο προγραμματισμός και η εκτύπωση μπορούν να προχωρήσουν στην έκθεση δοκιμής σύμφωνα με το σχήμα που απαιτείται από τους χρήστες.

11) Προστασία υπερφόρτωσης: δεδομένου ότι η φόρτωση υπερβαίνει 5% της εκτιμημένης αξίας, η μηχανή θα σταματήσει αυτόματα.

12) Αυτόματη διάγνωση: το σύστημα έχει τη λειτουργία της αυτόματης διάγνωσης. Η επιθεώρηση υπερπίεσης, υπερχείλισης και υπερθέρμανσης περιοδικά

      προχωρήστε στο σύστημα μέτρησης και το σύστημα κίνησης. Εάν υπάρχει ανώμαλη κατάσταση, η μηχανή θα σταματήσει αυτόματα και θα εφαρμόσει την προστασία.

13) Οι γνωστές παράμετροι 5 σημείων μπορούν να προετοιμαστούν. Μπορεί να ρυθμίσει την ταχύτητα και να συλλέξει τα στοιχεία δοκιμής αυτόματα. Κατόπιν, θα επιστρέψει και θα υπολογίσει

      ακαμψία αυτόματα.



Προδιαγραφή:

Μέγιστο φορτίο	1000N.m
Σχετικό λάθος	±1%
Σειρά μέτρησης της ροπής	101000N.m
Σειρά μέτρησης της γωνίας ροπής	0°-100,000°
Σχετικό λάθος της γωνίας ροπής	±1%
Ταχύτητα	0.2-1000°/min, stepless ρύθμιση ταχύτητας
Μέγιστη απόσταση μεταξύ των τσοκ	550mm
Διαστάσεις του δείγματος σφιγκτηρών	¢6-¢32mm
Εξωτερικές διαστάσεις	1500×420×1250mm
Προστασία ασφάλειας	προστασία υπερφόρτωσης και προστασία υπερχείλισης, υπερπίεσης και υπερθέρμανσης του ηλεκτρονικού συστήματος ελέγχου
Δύναμη	ενιαία φάση 0.75Kw
Βάρος	περίπου 550kg
Παροχή ηλεκτρικού ρεύματος	AC220V 50 Hz
Θερμοκρασία περιβάλλοντος	10℃~40℃
Σχετική υγρασία	≤80%
