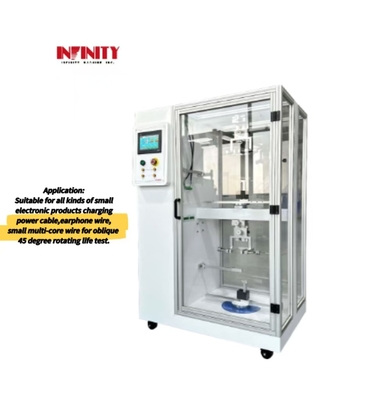

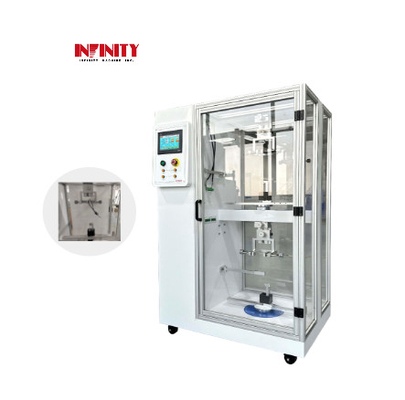

Ιαπωνία Panasonic AC Servo Motor Driven Wire 45° Cone Pull Test Machine Για μικρά καλώδια

                                                                 Μηχανή δοκιμής τράβηξης καλωδίου 45° Κωνίου

Πρότυπο: IC1362

Εφαρμογή:

Κατάλληλο για όλα τα είδη των μικρών ηλεκτρονικών προϊόντων φόρτισης καλώδιο ρεύματος, καλώδιο ακουστικών, μικρό πολυπυρήνα καλώδιο για οπτική 45 βαθμούς περιστροφή δοκιμή ζωής.

Χαρακτηριστικά:

1. Διπλός σχεδιασμός σταθμού, ανεξάρτητος έλεγχος, εξοικονομεί σημαντικά τον χώρο δοκιμής, διαφανές σχεδιασμό προστατευτικού κάλυψης, όχι μόνο βολικό για την παρακολούθηση της κατάστασης δοκιμής και τη βελτίωση της ασφάλειας του εξοπλισμού.

2Για τον έλεγχο του προγράμματος χρησιμοποιείται η οθόνη αφής Taiwan WEINVIEW + Japan Mitsubishi PLC. Οι συνθήκες δοκιμής μπορούν να εισαχθούν στην οθόνη αφής,και οι συνθήκες δοκιμής και οι χρόνοι δοκιμής μπορούν να εμφανίζονται σε πραγματικό χρόνο.

3Ο κινητήρας τροφοδοτείται από τον κινητήρα παροχής ενέργειας της Panasonic της Ιαπωνίας, από τον πλανητικό μειωτήρα επιβράδυνσης της Japan SHIMPO, από την συγχρονισμένη ζώνη μετάδοσης της Japan Mitsubishi, η γωνία δοκιμής είναι ακριβής και ελεγχόμενη.καλή επαναληψιμότητα και διάρκεια χρήσης.

4.Με τη λειτουργία ανίχνευσης της αγωγιμότητας του καλωδίου, το καλώδιο αποσυνδέεται κατά τη διάρκεια της δοκιμής και σταματά αμέσως τον συναγερμό.

5.Έχει τη λειτουργία ανίχνευσης της αλλαγής της αντίστασης του καλωδίου και μπορεί να ορίσει τα ανώτερα και κατώτερα όρια.

Προδιαγραφέςσ:

Μέθοδος δοκιμής:

1.Συνδέστε το ένα άκρο του καλωδίου τροφοδοσίας ή του καλωδίου ακουστικών στα οθόνια, όπως φαίνεται στο παρακάτω σχήμα, διπλώστε το πίσω στο άκρο της σφραγίδας 80~100 mm,και συνδέεται με τη γραμμή αναφοράς (η γραμμή αναφοράς περνά μέσα από δύο κινούμενες τροχαλίες, όπως φαίνεται στην παρακάτω εικόνα), και το άλλο άκρο συνδέεται με το βάρος).

2. Ρυθμίστε την ταχύτητα σε 252 μοίρες / δευτερόλεπτο, η γωνία περιστροφής είναι 720 μοίρες, περιστρέψτε 360 μοίρες και στη συνέχεια περιστρέψτε πίσω σε 360 μοίρες πίσω στην προέλευση μέχρι την ολοκλήρωση των χρόνων,Ελέγξτε αν το καλώδιο είναι καλό..

3Εάν είναι αναγκαίο να παρακολουθείται εάν η δοκιμή καλωδίου είναι ελαττωματική ή εάν η αντίσταση του καλωδίου αλλάζει,και τα δύο άκρα του καλωδίου θα συνδέονται με την πύλη ανίχνευσης αγωγού μηχανής ή αντίστασης ανίχνευσης αντίστοιχα. Μόλις το σπάσιμο του καλωδίου είναι ελαττωματικό ή η αλλαγή της αντίστασης υπερβαίνει το όριο, το μηχάνημα θα σταματήσει αυτόματα τη δοκιμή και τον συναγερμό.

SOfware διεπαφή:

Μέγεθος μηχανής:
