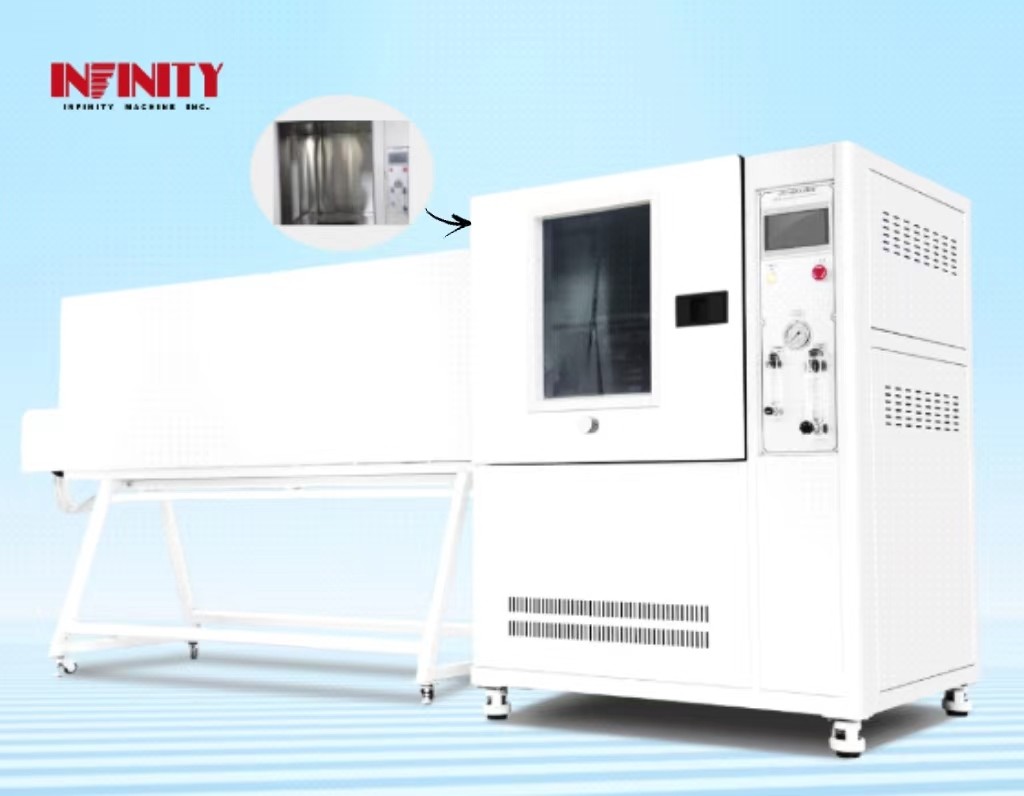

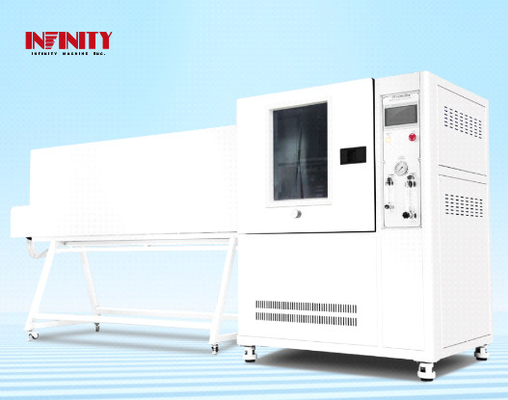

Δοκιμή υψηλής ακρίβειας IPX5 IPX6 για τα ηλεκτρονικά και ηλεκτρικά προϊόντα

Δοκιμαστικό θάλαμο με ισχυρή ψεκασμό νερού

Αριθμός μοντέλου:IE52

Εξοπλισμός Σύνοψη:

Περιοχές εφαρμογής: εξωτερικός φωτισμός, οικιακές συσκευές, ανταλλακτικά αυτοκινήτων και άλλα ηλεκτρονικά και ηλεκτρικά προϊόντα.

Λειτουργίες συσκευής:Η κύρια λειτουργία αυτού του εξοπλισμού είναι η δοκιμή των φυσικών και άλλων σχετικών ιδιοτήτων ηλεκτρονικών και ηλεκτρικών προϊόντων, λαμπτήρων, ηλεκτρικών ντουλάπιων, ηλεκτρικών εξαρτημάτων, αυτοκινήτων,μοτοσυκλέτες και τα εξαρτήματά τους υπό προσομοιωμένες κλιματικές συνθήκες ψεκασμού νερούΜετά τις δοκιμές, η επαλήθευση χρησιμοποιείται για να προσδιοριστεί εάν η απόδοση του προϊόντος πληροί τις απαιτήσεις, ώστε να διευκολυνθεί ο σχεδιασμός, η βελτίωση, η επαλήθευση και η επιθεώρηση του προϊόντος.

Πρότυπα εφαρμογής:

Συμμορφώνονται με την IEC60529:1989 +A1:1999 +A2: 2013 "Συμπεράσματα προστασίας που παρέχονται από περίβλημα (κώδικας IP) ", GB4208-2017 "Επίπεδο προστασίας περίβλημα (κώδικας IP) " 14.2.5, 14.2.6 και στο σχήμα 6 και στο GB7000.1 "Φώτα Μέρος 1: Γενικές απαιτήσεις και δοκιμές" σημεία 9.2.6 και 9.2.7 και τις απαιτήσεις του σχήματος 9.5.

Χαρακτηριστικά:

  11. Κατάλληλο για δοκιμές υδροστερότητας προϊόντων IPX5 και IPX6.

2Η ολοκληρωμένη δομή (η πρώτη στον κλάδο) εξαλείφει την ανάγκη των χειριστών να κρατούν το όπλο ψεκασμού για δοκιμή.

3Το κέλυφος είναι κατασκευασμένο από εγχώριες υψηλής ποιότητας πλακέτες χάλυβα, και η επιφάνεια είναι χρωματισμένη με ψεκασμό, καθιστώντας το όμορφο και ανθεκτικό.

4Το εσωτερικό κιβώτιο και το πίνακα περιστροφής είναι κατασκευασμένα από ανοξείδωτο χάλυβα SUS304# για να διασφαλιστεί ότι δεν θα σκουριάσουν για μεγάλο χρονικό διάστημα.

5.Περιστρεφόμενη κίνηση: Χρησιμοποιώντας εγχώριους υψηλής ποιότητας κινητήρες βήματος, η ταχύτητα και η γωνία μπορούν να ρυθμίζονται (προσαρμόσιμες) στην οθόνη αφής, με ακρίβεια και χωρίς βήματα εντός του τυπικού εύρους,και μπορεί να ελέγχει αυτόματα την εμπρός και την πίσω περιστροφή (προς τα εμπρός και προς τα πίσω περιστροφή)Το δείγμα ενεργοποιείται για δοκιμές για την αποφυγή τυλιγμού).

6.Η ροή του νερού ρυθμίζεται μέσω του μετρητή ροής (χειροκίνητη ρύθμιση)

7.Σφουγγάρι: κατασκευασμένο σύμφωνα με τις προδιαγραφές IEC60529 (όπως φαίνεται κατωτέρω)

 8.Υπάρχει μια πρίζα ισχύος δείγματος (AC220V, 10A) εγκατεστημένη στο κουτί εξοπλισμού.Διακοπή παροχής ηλεκτρικής ενέργειας (0-999min) - ενεργοποίηση (0 -999min) - διακοπή παροχής ηλεκτρικής ενέργειας (0-999min), η οποία είναι κατάλληλη για δείγματα σε ισχύ που πρέπει να ενεργοποιείται και να απενεργοποιείται κατά τη διάρκεια της δοκιμής.

9Το κεντρικό σύστημα ελέγχου χρησιμοποιεί οθόνη αφής 7 ιντσών + PLC Panasonic. Τα ηλεκτρικά εξαρτήματα χρησιμοποιούν εισαγόμενα εμπορικά σήματα όπως LS και Omron. Η τεχνολογία καλωδίωσης πληροί τα εθνικά πρότυπα.Η διάταξη της ηλεκτρικής πλακέτας είναι λογική., η καλωδίωση είναι σταθερή, και τα σημάδια είναι καθαρά.

10Στο θάλαμο δοκιμής εγκαθίσταται αδιάβροχος φωτισμός LED για να διευκολύνεται η παρατήρηση των δειγμάτων δοκιμής.

11Ο εξοπλισμός διαθέτει δική του δεξαμενή νερού και κυκλοφορεί νερό, οπότε δεν χρειάζεται να κατασκευαστεί επαγγελματική δοκιμαστική αίθουσα αδιάβροχων δοκιμών.Υπάρχουν ανιχνευτές συναγερμού υψηλής και χαμηλής στάθμης νερού στην δεξαμενή νερού, η οποία μπορεί να αποτρέψει αποτελεσματικά την αποξήρανση της αντλίας νερού λόγω έλλειψης νερού και να προκαλέσει ζημιά.

12Το όπλο ψεκασμού μπορεί να κουνιέται προς τα πάνω και προς τα κάτω, και σε συνδυασμό με την περιστροφή του δίσκου, μπορεί βασικά να επιτύχει πλήρη ψεκασμό στην επιφάνεια δείγματος.

Sπαράμετρος εξακρίβωσης:

Διάγραμμα εσωτερικού κουτιού:
