| Τόπος καταγωγής: | Κατασκευασμένο στην Κίνα |
| Μάρκα: | Infinity Machine |
| Πιστοποίηση: | CE ISO |
| Αριθμό μοντέλου: | ID6150 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | Διαφανές φύλλο + σφουγγάρι + ξύλινο κουτί |
| Χρόνος παράδοσης: | 20-30 ημέρες μετά την επιβεβαίωση της παραγγελίας |
| Όροι πληρωμής: | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 200 σετ ανά μήνα |
| Ονομασία του προϊόντος: | Τριάξονα αυτόματη μηχανή δοκιμής αντίκτυπου μπάλας πτώσης | Σχήμα: | ID6150 |
|---|---|---|---|
| Προδιαγραφές χάλυβα σφαίρας: | 20 γραμμάρια, 500 γραμμάρια ή όπως καθορίζεται | Προδιαγραφή ακρυλικής σφαίρας: | 160g Ή όπως καθορίζεται |
| Ύψος δοκιμής: | 50-1200mm | Λάθος ύψους: | ±1 mm |
| Δύναμη: | Ηλεκτρονικά | Εγγύηση: | 1 έτος |
| Επισημαίνω: | Μηχανή δοκιμής αντίκτυπου χαμηλού θορύβου,Αυτόματη μηχανή δοκιμής αντίκτυπου μπάλας πτώσης,Μηχανή δοκιμής κρούσης κινητού τηλεφώνου |
||

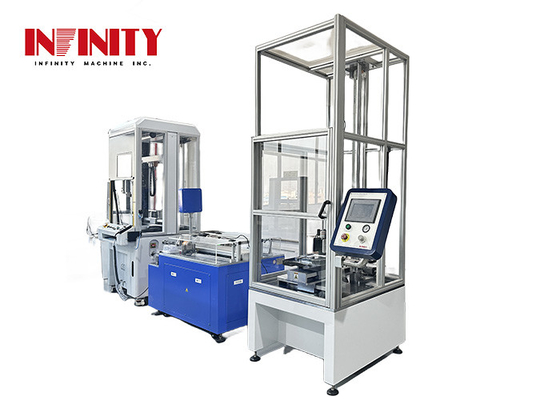

Τριάξονα αυτόματη μηχανή δοκιμής αντίκτυπου μπάλας πτώσης
Αριθμός μοντέλου προϊόντος: ID6150
Εφαρμογή:

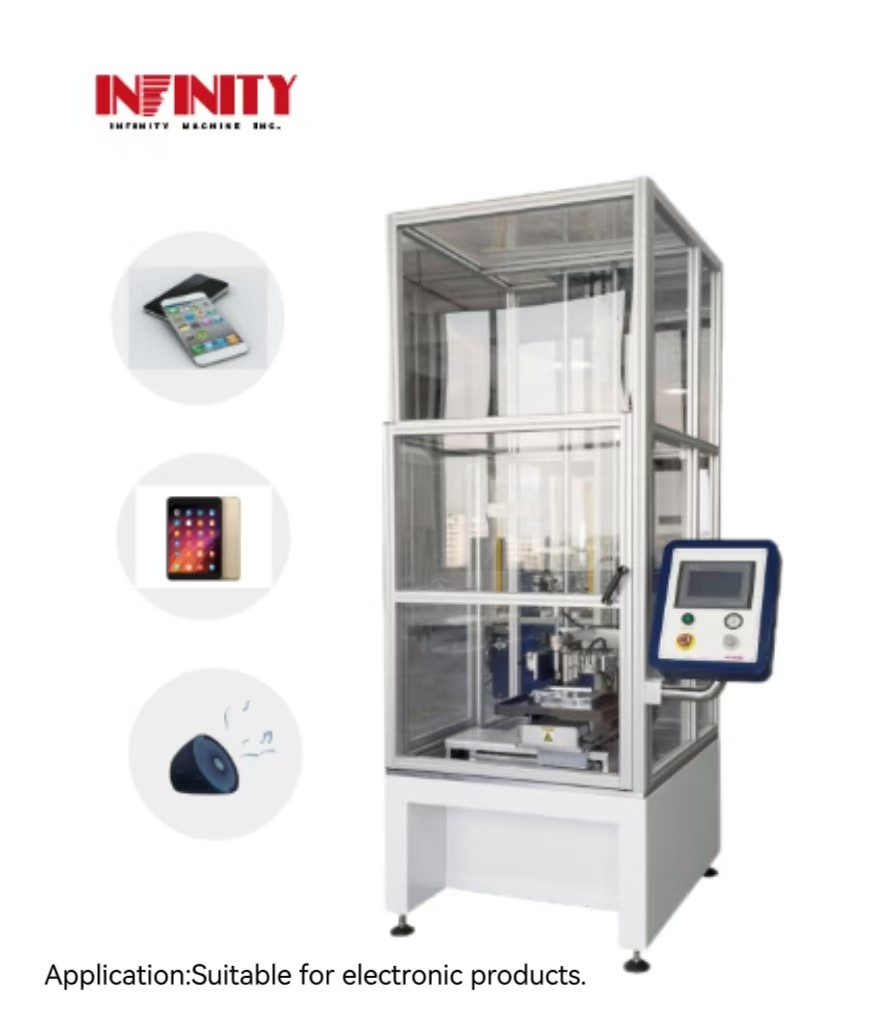

Το μηχάνημα υιοθετεί PLC λειτουργία ελέγχου, ο πύργος αναρρόφησης χρησιμοποιεί κενό αρνητική πίεση, που κρατά διαφορετικά μεγέθη από μπάλες χάλυβα, πατήστε το κουμπί πτώσης, ο πύργος αναρρόφησης,η χάλυβα σφαίρα θα χρησιμοποιηθεί ως δοκιμή ελεύθερης πτώσης, να επηρεάσει την επιφάνεια του δείγματος και να δοκιμάσει την αντοχή του δείγματος στην πρόσκρουση, η οποία είναι κατάλληλη για τη δοκιμή πρόσκρουσης κινητών τηλεφώνων, tablet, ήχου και άλλων ηλεκτρονικών προϊόντων.
Χαρακτηριστικά:
1Ο εξοπλισμός χρησιμοποιεί μέθοδο απορρόφησης κενού για την απορρόφηση σφαιρών από χάλυβα, η οποία είναι πιο ακριβής από τη μέθοδο μηχανικής πτώσης με νύχια.μπορεί να προγραμματιστεί για να πραγματοποιεί αυτόματη δοκιμή πολλαπλών σημείων κύκλου και να βελτιώνει την αποτελεσματικότητα της δοκιμής.

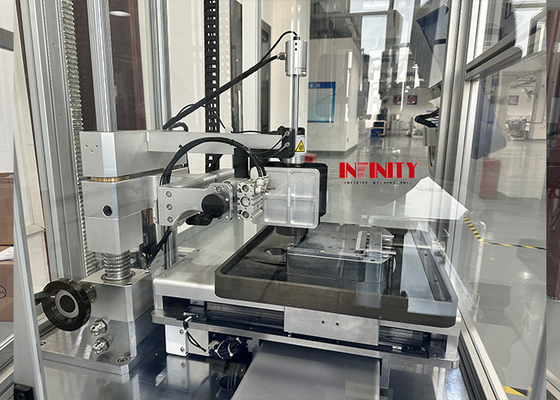

2Οι άξονες X, Y και Z κινούνται από τον κινητήρα servo της Panasonic της Ιαπωνίας, με κίνηση με βίδα σφαίρας ακριβείας, χαμηλό θόρυβο και ανθεκτική χρήση.
3.Γλώσσα έχει απλοποιημένη / αγγλική διεπαφή, κατάλληλη για τους παγκόσμιους πελάτες.
4Το πρόγραμμα έχει σχεδιαστεί με λειτουργία anti-stay για να εξασφαλίσει την ακρίβεια και την ασφάλεια κάθε δοκιμής.
5.Μια μοναδική λειτουργία αυτόματης επαναφοράς και αυτόματης ανάληψης, μπορεί να συνειδητοποιήσει ανεξέλεγκτη και αυτόματη δοκιμή κύκλου. Σύμφωνα με τις συμβατικές παραμέτρους ρύθμισης δοκιμής,οι επιπτώσεις της χάλυβα σφαίρας στο δείγμα κατά την εκκίνηση και την εκτέλεσηΌταν η πλατφόρμα XY τοποθετείται στη θέση της τρύπας κώνου και του ομοάξονα της σφαίρας,ο κύλινδρος απελευθερώνεται και ρίχνει την χάλυβα μπάλαΜετά την πτώση της σφαίρας από τον άξονα Z, ο κύκλος εκτελείται.
6.Ολόκληρη η μηχανή υιοθετεί σχεδιασμό δομής δαπέδου, ο πίνακας χειρισμού μπορεί να περιστρέφεται, έτσι ώστε ο χειριστής να είναι πιο κοντά στην περιοχή δοκιμής, πιο βολική φόρτωση και εκφόρτωση δειγμάτων.
7Ο εξοπλισμός παρέχει τον τέλειο μηχανισμό ανίχνευσης σφαλμάτων της κατάστασης λειτουργίας και παρέχει την αντίστοιχη ενημέρωση για σφάλματα,και διεξάγει την ανίχνευση σε πραγματικό χρόνο και την επεξεργασία της αποτυχίας του servo, σφάλμα αισθητήρα, X, Y και Z άξονας περιορισμού σφάλμα, έτσι ώστε να μεγιστοποιήσει την προστασία της ασφάλειας των ατόμων και του εξοπλισμού.
8Η συσκευή είναι εξοπλισμένη με λειτουργία υπερύθριου λέιζερ, η οποία μπορεί να εντοπίζει με ακρίβεια τη θέση του σημείου προσγείωσης και να διευκολύνει τον δοκιμαστή να καθορίζει με ακρίβεια τη θέση δοκιμής.
9Ο τύπος δοκιμής αποθηκεύεται στη μνήμη ROM του συστήματος, η οποία είναι απλή και βολική για ανάγνωση και αλλαγή της θέσης δοκιμής.
Παράμετροι προδιαγραφών:
|
ΠΈργο |
SΠροδιαγραφές |
|
Προδιαγραφές χάλυβα σφαίρας |
20g, 500g ή όπως ορίζεται |
|
Προδιαγραφή ακρυλικής σφαίρας |
160 g ή όπως καθορίζεται |
|
Υψόμετρο δοκιμής |
50-1200 mm |
|
Λάθος ύψους |
±1 mm |
|
Διαδρομή στον άξονα Χ |
420 χιλιοστά |
|
Διαδρομή στον άξονα Y |
300 χιλιοστά |
|
Το εύρος ταχυτήτων στον άξονα Χ |
1~100mm/s |
|
Το εύρος ταχύτητας του άξονα Y |
1~100mm/s |
|
Πεδίο ταχύτητας στον άξονα Z |
1-200mm/s |
|
Μέγεθος εξοπλισμού |
1140 × 1200 × 2700 mm |
|
Βάρος του εξοπλισμού |
Περίπου 530 κιλά |
|
Ενεργειακή τροφοδοσία |
AC220V 2A 50Hz |
|
Δυναμικότητα εγκαταστάσεων |
1200W |
Έλεγχος συσκευής διεπαφή:
Διάγραμμα ροής δράσης:

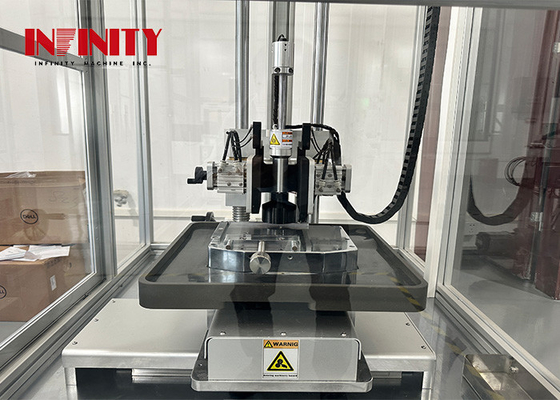

1.Κλείστε το δείγμα και τοποθετήστε την μπάλα στην τρύπα κώνου
2Ο άξονας Ζ κατεβαίνει και απορροφά την ατσάλινη σφαίρα.
3Πάρτε τη σφαίρα από χάλυβα και ανεβείτε στο ρυθμισμένο ύψος πρόσκρουσης.
4Τοποθετήστε τις πλατφόρμες X και Y στο σημείο της πρόσκρουσης.
5Η μπάλα πέφτει και χτυπά το σημείο της πρόσκρουσης.
6Τη στιγμή που η μπάλα αναπηδά, ο κύλινδρος τεντώνεται για να σφίξει την χάλυβα μπάλα για να αποτρέψει δευτερεύουσα σύγκρουση.
7Μετά την τοποθέτηση της πλατφόρμας XY στη θέση της κομβικής τρύπας και είναι ομοαξονική με τη σφαίρα, ο κύλινδρος απελευθερώνεται και η χάλυβα σφαίρα κατεβάζεται.Η χάλυβα σφαίρα επαναφέρει αυτόματα στο κέντρο της κωνικής τρύπαςΑφού ο άξονας Z πέσει για να πάρει την μπάλα, ο κύκλος εκτελείται.
Υποστήριξη και υπηρεσίες:
ΗΜηχανή δοκιμής κρούσηςΗ τεχνική υποστήριξη και οι υπηρεσίες προϊόντων περιλαμβάνουν:
- Οδηγίες εγκατάστασης και εγκατάστασης
- Υπηρεσίες βαθμονόμησης και συντήρησης
- Βοήθεια επίλυσης προβλημάτων και επισκευής
- Ενημέρωση και αναβάθμιση λογισμικού
- Εκπαίδευση και κατάρτιση σχετικά με τη λειτουργία και την ασφάλεια των μηχανών
- Διαβούλευση σχετικά με τα πρότυπα και τις διαδικασίες δοκιμών
