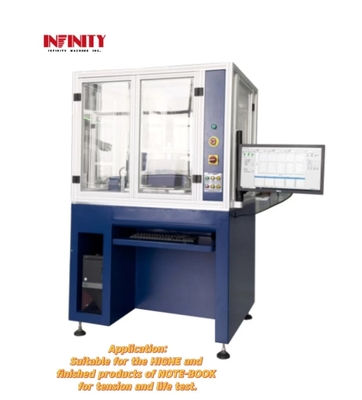

Αυτόματη μηχανή δοκιμής στρεβλώσεων περιστρεφόμενου άξονα εύρος γωνίας δοκιμής 0,01 ~ 180 ̊ για φορητό υπολογιστή

Αυτόματη μηχανή δοκιμής στρεβλώσεων περιστρεφόμενου άξονα εύρος γωνίας δοκιμής 0,01 ~ 180 ̊ για φορητό υπολογιστή

Πρότυπο:IF4321

Εφαρμογή:

Η διάταξη αυτή εφαρμόζεται στο HINGE και στα τελικά προϊόντα του NOTE-BOOK για δοκιμή στρεβλώσεως (αμβλύνσεως στρεβλώσεως) και δοκιμή ζωής.και να στείλει το συλλεγμένο σήμα στροφής στο PC μέσω USB3.0 φωτοηλεκτρική μονάδα επικοινωνίας απομόνωσης, η οποία καταγράφει αυτόματα την αλλαγή της καμπύλης και σχεδιάζει την καμπύλη ζωής εξασθένισης στρεβλώσεων.Για να επιτευχθεί ο σκοπός της μέτρησης της ροπής στο τελικό προϊόν (δεν χρειάζεται να αποσυναρμολογηθεί το HINGE), η χρήση λογισμικού για τη ρύθμιση των συνθηκών δοκιμής, εύκολη στη λειτουργία, και όλα τα δεδομένα μπορούν να αποθηκευτούν (συνθήκες δοκιμής, καμπύλη στρεβλώσεως γωνίας, καμπύλη αποσύνθεσης ζωής, έκθεση δεδομένων δοκιμής... κλπ.).

Χαρακτηριστικά:

• Παρουσίαση σε πραγματικό χρόνο της τρέχουσας ροπής και των αλλαγών γωνίας, μπορείτε να εμφανίσετε: καμπύλη ροπής-γωνίας (N/m-Deg) ή ροπής-χρόνου (N/m-χρόνου).
• Ταχύτητα δειγματοληψίας δεδομένων έως 2000 φορές/δευτερόλεπτο.
• Ο άξονας Z κινείται από τον ιαπωνικό κινητήρα Panasonic, χαμηλό θόρυβο, ανθεκτική χρήση.η ροπή καταγράφεται σε υψηλή ταχύτητα ενώ η περιστροφή του άξονα Z ελέγχεται με ακρίβεια για να σχηματιστεί κλειστός βρόχος για να ολοκληρωθεί η ροπή ελέγχου.
• Η γλώσσα μπορεί να αλλάξει σε απλοποιημένη/παραδοσιακή/Αγγλική τρεις διεπαφές λειτουργίας, μονάδες ροπής N, kN, lbf, kgf, gf και mm, cm, m, inch συνδυασμός μπορεί να αλλάξει κατά βούληση,κατάλληλο για παγκόσμιους πελάτες.
• Οι συνθήκες δοκιμής καθορίζονται από λογισμικό υπολογιστή (συμπεριλαμβανομένου του εύρους μέτρησης γωνίας, της θέσης προέλευσης εγχείρησης, της ταχύτητας μέτρησης, των χρόνων μέτρησης, του χρόνου παύσης, των N δευτερολέπτων μετά από N φορές δοκιμής...). ... κλπ.).
• Μπορεί να εκτυπώνει και να αποθηκεύει γραφήματα (καμπύλη γωνίας στροφής + δεδομένα, καμπύλη εξασθένισης ροπής + δεδομένα, εκθέσεις δοκιμών).
• Ο τίτλος της έκθεσης δοκιμής, οι προδιαγραφές του προϊόντος, η ημερομηνία δοκιμής, ο φορέας εκμετάλλευσης, ο αριθμός αρχείου κλπ. μπορούν να τροποποιηθούν ανά πάσα στιγμή (τόσο στα κινεζικά όσο και στα αγγλικά).
• Διατηρούνται τα αρχικά δεδομένα αυτόματα, τα παλιά δεδομένα δοκιμών μπορούν να φορτωθούν ανά πάσα στιγμή, αρχειοθετούνται, προσαρμόζονται και εκτυπώνονται.
• Η έκθεση μπορεί να καθορίσει αυτόματα το Passed ή το Fail σύμφωνα με τα καθορισμένα ανώτερα και κατώτερα όρια και να παράγει αυτόματα τη μέγιστη τιμή ροπής,ελάχιστη τιμή ροπής και μέση τιμή των τρέχοντων χρόνων δοκιμήςΗ μέγιστη τιμή ροπής, η ελάχιστη τιμή ροπής και η μέση τιμή κάθε καμπύλης μπορούν να παράγονται.
• Συμμετοχή των μηχανισμών που χρησιμοποιούνται για την παρακολούθηση της ροής.
• Έκθεση καμπύλης εξασθένισης στρεβλώσεως: Δείχνει τη σχέση μεταξύ της μεταβολής της αξίας στρεβλώσεως (αδυνάμωσης) και του αριθμού των περιπτώσεων κατά τη διάρκεια ολόκληρης της δοκιμής.
• Οδηγείται από ιαπωνικό κινητήρα servo Panasonic, με 2500r υψηλό κώδικα παλμού, υψηλή ακρίβεια θέσης, χαμηλό θόρυβο, μεγάλη ροπή, μπορεί να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.
• Χρησιμοποιεί αισθητήρα ροπής ακριβείας Korea SETECH για τη μέτρηση ροπής με ακρίβεια έως ± 0,5% FS.
• Η διμερή εφαρμογή δύναμης διασφαλίζει ότι τα αριστερά και δεξιά συγχρονισμένα βραχίονα κυματιστή δεν θα κουνηθούν και ότι η δύναμη απόκτησης είναι πολύ ακριβής κατά τη διάρκεια της δοκιμής.Είναι εξοπλισμένη με διάταξη αντιστοίχισης άξονα από δύο πλευρές για να εξασφαλίζεται η συνέπεια και η ακρίβεια της δοκιμής του δοκιμαζόμενου άξονα HINGE..

Sπαράμετρος εξακρίβωσης:

Στροφή: TorΣίον-χρόνος (kgf.cm-χρόνος)

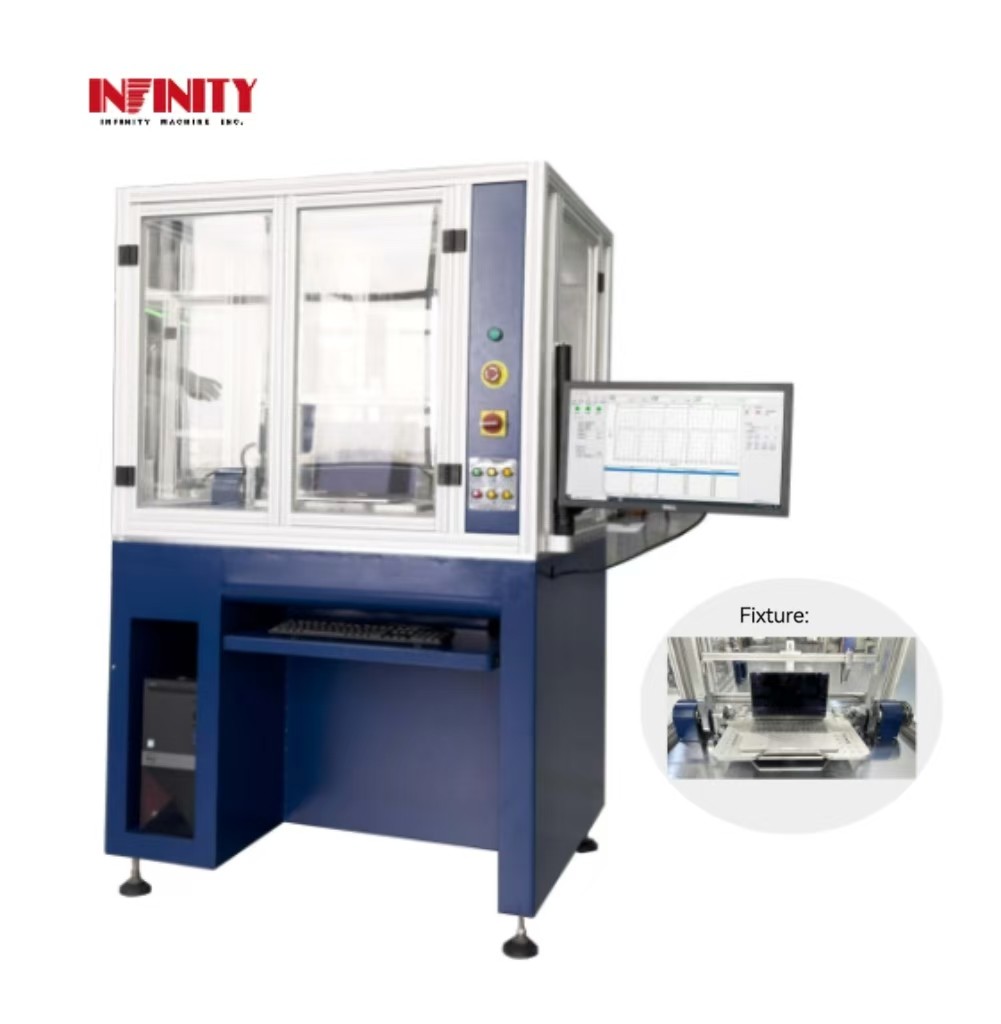

FΙξτούρα:

Υποστήριξη και υπηρεσίες:

Βοήθεια στην εφαρμογή, εγκατάσταση, κατάρτιση, βαθμονόμηση, προληπτική συντήρηση, τεχνική υποστήριξη, αναβάθμιση, επισκευή και ανταλλακτικά.

Συσκευή και αποστολή:

Συσκευασία του προϊόντος:

Η μηχανή δοκιμής στρεβλώσεωνΤο κουτί θα σφραγίζεται και θα επισημαίνεται με τις πληροφορίες του προϊόντος για εύκολη ταυτοποίηση.

Ναυτιλία:

Η αποστολή του Τόρσιον.Μηχανή δοκιμήςΗ μεταφορά θα οργανωθεί ώστε να εξασφαλίζεται έγκαιρη παράδοση και ασφαλής χειρισμός του προϊόντος.Ο πελάτης θα παρέχεται με τις πληροφορίες παρακολούθησης για την παρακολούθηση της κατάστασης αποστολής.
