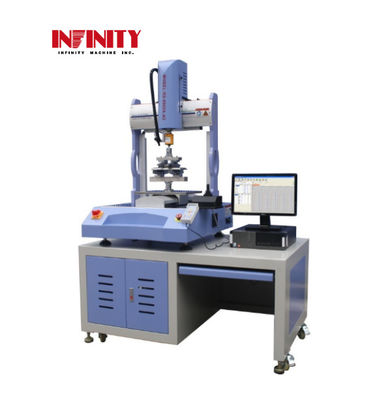

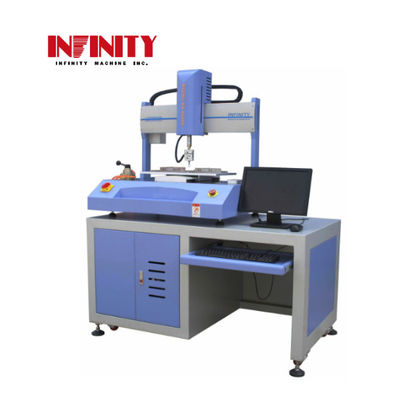

Δοκιμαστής αναλογίας κλικ του κουμπιού ενεργοποίησης Λάπτοπ Smartphone 3 σημεία / 4 σημεία μηχανή δοκιμής κάμψης

Δοκιμαστής αναλογίας κλικ του κουμπιού ενεργοποίησης Λάπτοπ Smartphone 3 σημεία / 4 σημεία μηχανή δοκιμής κάμψης

Εφαρμογή:

Αυτό το δοκιμαστή πολλαπλών λειτουργιών με ελεγχόμενο από ελεγχόμενο από τον άξονα X, Y, Z, είναι κατάλληλο για τη δοκιμή δύναμης κουμπιού, τη συμπίεση για ηλεκτρονικά προϊόντα, την δοκιμή κάμψης 3 σημείων,Δοκιμή κάμψης 4 σημείων.

Ειδικότητες:

1. Ο δοκιμαστής κινείται από τους άξονες X, Y, Z, X, Y είναι να μετακινήσετε την εξέδρα δοκιμής, έτσι ώστε να μπορεί να συνειδητοποιήσει την δοκιμή συμπίεσης πολλαπλών σημείων για τα κουμπιά

Δοκιμή δύναμης και δοκιμή συμπίεσης ηλεκτρονικών προϊόντων. Ο άξονας Z συνδέεται με τον μετατροπέα για την εφαρμογή της δύναμης δοκιμής, τη συλλογή της δύναμης δοκιμής και

Ελέγξτε τον χρόνο συμπίεσης.

2Το σύστημα ελέγχεται από επαγγελματικό λογισμικό υπολογιστή, μπορεί να ορίσει τη δύναμη δοκιμής, τον χρόνο δοκιμής, τους κύκλους δοκιμής και την ταχύτητα δοκιμής και μπορεί να συλλέξει τα δεδομένα που απαιτούνται για την εκτέλεση της δοκιμής.

Δοκιμαστική δύναμη, χρόνο δοκιμής, ταχύτητα δοκιμής για τη δημιουργία του γραφήματος δοκιμής.

3Οι άξονες X, Y, Z κινούνται από έναν κινητήρα από την ιαπωνική Panasonic για την κίνηση.

και μεγάλη αντοχή.

4Ο δοκιμαστής είναι εξοπλισμένος με ένα κουτί ελέγχου, ο χειριστής μπορεί επίσης να χρησιμοποιήσει το κουτί για τη ρύθμιση του δοκιμαστή.

5Ο δοκιμαστής είναι τύπου επιτραπέζιου επιπέδου, ένα ειδικό τραπέζι ως αξεσουάρ.

6Η μονάδα (N,Lb,gf,kgf) μπορεί να αλλάξει ελεύθερα.

7. Η μέθοδος δοκιμής μπορεί να οριστεί, να αποθηκευτεί και να καλείται για χρήση από την εγγραφή αποθήκευσης. Τα δεδομένα και η καμπύλη μπορούν να εκτυπωθούν απευθείας

8Η καμπύλη αμβλυντικής ζωής μπορεί να δημιουργηθεί, η έκθεση δοκιμής μπορεί να μετατραπεί σε μορφή αρχείου Excel και PDF.

Τεχνικές παραμέτρους:

Τυπική εφαρμογή:

1Η συμπίεση πολλαπλών σημείων:

Ο άξονας Y είναι η δύναμη, (η μονάδα μπορεί να είναι N,Lb,gf,kgf), ο άξονας X είναι ο χρόνος, η μονάδα είναι το δευτερόλεπτο. Η ρύθμιση για το παρακάτω γράφημα είναι να συμπιέσετε 5kg για να κρατήσετε 5 δευτερόλεπτα στην δύναμη των 5kg.

Η διάμετρος για τα πακέτα συμπίεσης θα κατασκευάζεται σύμφωνα με τις απαιτήσεις του πελάτη.

2. δοκιμή δύναμης κουμπιού:

Το διάγραμμα δοκιμής για την δοκιμή κουμπιού.

Η δοκιμαστική συσκευή κουμπιού.

3Η δοκιμή κάμψης 3π και 4π:

Η δοκιμή κάμψης 4 σημείων είναι παρόμοια με την δοκιμή κάμψης 3 σημείων, η διαφορά είναι το κορμί.Υπάρχουν δύο τρόποι δοκιμής για την κάμψη 3 Pts σε αυτό το δοκιμαστήΤο ένα είναι το τεστ κόπωσης κάμψης 3Pts, και το άλλο είναι το τεστ αντοχής κάμψης 3Pts.

Το γράφημα δοκιμής κόπωσης κάμψης 3 Pts. Αυτό το γράφημα δοκιμής είναι παρόμοιο με το γράφημα σε δοκιμή δύναμης διατήρησης πολλαπλών σημείων.

Η αντίστοιχη δοκιμή αντοχής στην κάμψη σε διάγραμμα 3P.

Το κορμί των 3 σημείων, το κορμί των 4 σημείων.
