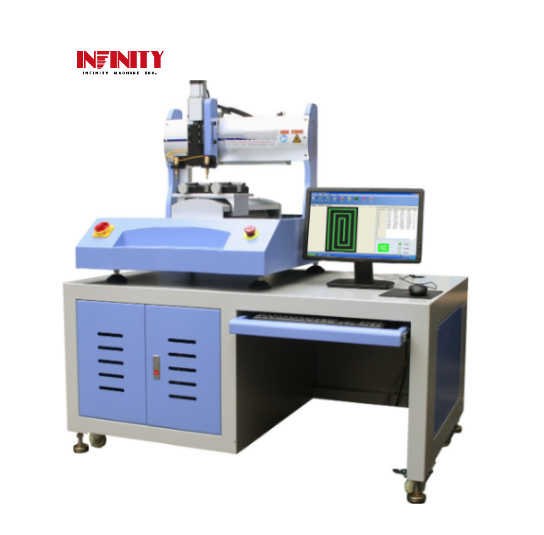

Δοκιμαστής οθόνης αφής ελέγχου ηλεκτρονικού υπολογιστή
Πρότυπο: RS-5610H
Σκοπός:
Ο δοκιμαστής οθόνης αφής ανεξάρτητα ερευνήθηκε, αναπτύχθηκε και κατασκευάστηκε από την εταιρεία μας είναι ένα προϊόν υψηλής τεχνολογίας που ενσωματώνει μηχανήματα ακριβείας,τεχνολογία αυτόματου ελέγχου και ελέγχου σήμανσης, του οποίου ο πυρήνας είναι το πρόγραμμα του συστήματος ελέγχου για τον έλεγχο υπολογιστή.Εύκολη λειτουργία και χαμηλή τιμή κλπ. Εφαρμόζεται σε χωρητικές οθόνες αφής, έρευνα και ανάπτυξη προϊόντων κατασκευής κινητών τηλεφώνων και ανίχνευση προϊόντων.
Πατέντα αριθ. ZL2011 2056 1683.X
Χαρακτηριστικά:
1Ο κατασκευαστής του τερματικού πίνακα αφής παρέχει δοκιμαστικό πρωτόκολλο επικοινωνίας λογισμικού IC, μπορεί να συνειδητοποιήσει τον αμοιβαίο έλεγχο μεταξύ [ touch
Το σύστημα ελέγχου της σήμανσης με κλικ στην οθόνη] και των επικοινωνιών του, ώστε να επιτευχθεί η ανίχνευση του συγχρονισμού.
Οι IC, όπως Cypress, Atmel, Focaltech, melfas, pixcir, Elan, ledis, SSL, Avago, senteli, Hiamx, Synossys και Goodix, κλπ. μπορούν να ανταποκριθούν σε κάθε μάρκα.
Απαιτήσεις δοκιμής IC.
2. Αντιμετωπίζει την δοκιμή ακρίβειας του πίνακα αφής, την δοκιμή jittering, την δοκιμή γραμμικότητας, την δοκιμή ευαισθησίας, τη δοκιμή διαρκούς ολίσθησης και τη δοκιμή μακροχρόνιας κλικ;
3. τοποθεσία κίνησης και δοκιμή: βολική συντεταγμένη λειτουργία θέσης, είναι μόνο απαραίτητο να λάβει οποιαδήποτε τρία σημεία στο [ πρόγραμμα εκπαίδευσης ] για να
να δημιουργήσει κίνηση λωτούς όπως κυκλική και τρίγωνο, να πάρετε οποιαδήποτε δύο σημεία για να σημειώσει μια γραμμή και οποιαδήποτε τέσσερα σημεία για να σημειώσει ένα ορθογώνιο και μπορεί
επίσης να αποθηκεύουν το λωτό της κίνησης σύμφωνα με το πρόγραμμα δοκιμαστικής οθόνης για την επόμενη κλήση·
4. Ισχυρές λειτουργίες αποθήκευσης: καθώς το έγγραφο δοκιμής αποθηκεύεται στον υπολογιστή χωρίς όριο αριθμού ομάδας και δεδομένων δοκιμής, είναι βολικό για κλήση.
5. Μπορεί να εμφανίσει τις τρέχουσες τιμές συντεταγμένων του άξονα X, Y, την ταχύτητα οδήγησης του κινητήρα και την αλλαγή θέσης σε πραγματικό χρόνο κλπ. σε πραγματικό χρόνο.
6. Ισχυρό λογισμικό δοκιμής: το λογισμικό είναι αποθηκευμένο με πολλές μεθόδους δοκιμής σύμφωνα με τις κοινές μεθόδους δοκιμής του πίνακα αφής και μόνο πελάτες
πρέπει να εισαγάγετε το μέγεθος του οθόνου αφής W&L και να επιλέξετε τη μέθοδο δοκιμής (όπως δοκιμή ακρίβειας και δοκιμή γραμμικότητας) για δοκιμή, χωρίς να χρειάζεται κάθε φορά επεξεργασία·
7. Δοκιμή σήμανσης με οθόνη αφής: Η δοκιμή πρέπει να διεξάγεται κατά μήκος οποιασδήποτε προσαρμοσμένης πίστας.
το ύψος της δοκιμαστικής κεφαλής χαλκού και τα δείγματα δοκιμής είναι ρυθμιζόμενα και η συχνότητα είναι ρυθμιζόμενη επίσης (30 ~ 100 φορές/min).
8. Δοκιμή κλικ με οθόνη αφής: ο δοκιμαστής σφίγγει το στιλό του κινητού τηλεφώνου για να πραγματοποιήσει τη δοκιμή.
Η συχνότητα είναι επίσης ρυθμιζόμενη (30 ~ 100 φορές/min).
9Το ντουλάπι είναι κατασκευασμένο από αλουμίνιο υψηλής ακαμψίας και η επιφάνεια υποβάλλεται σε επεξεργασία ανωτισμού.
10Ο άξονας X, Y τροφοδοτείται από τον κινητήρα παροχής ενέργειας της Panasonic της Ιαπωνίας και μεταδίδεται με βίδα σφαίρας ακριβείας Ιαπωνίας THK και διπλό σιδηροτροχείο καθοδήγησης γραμμικής THK.
Με υψηλή ταχύτητα, χαμηλό θόρυβο και αντοχή. Με ακριβή τοποθέτηση, έχει την επαναλαμβανόμενη ακρίβεια ≤ 0,01 mm, δηλαδή την καλύτερη ακρίβεια στην
βιομηχανία.
11. Λογισμικό ακριβής λειτουργία τοποθέτησης: Μπορεί να τοποθετήσει με ακρίβεια το δείγμα δοκιμής με τα σημεία X1, X2 και X3, μετά την εγκατάσταση αποθηκεύεται για την πρώτη
Για να επιτευχθεί η σωστή ταχύτητα, τα δείγματα της ίδιας προδιαγραφής δεν χρειάζεται να βαθμολογούνται και να τοποθετούνται εκ νέου με μεγαλύτερη απόδοση και ακρίβεια.
Ειδικότητα:
| Σχήμα |
RS-5610H |
| Δείγμα δοκιμής |
Συγκεντρωτική οθόνη 1pcs, κινητό τηλέφωνο 2pcs |
| Πεδίο κίνησης άξονα Χ |
0~300 mm (12") |
| Πεδίο κίνησης άξονα Y |
0~300 mm (12") |
| Πεδίο κίνησης άξονα Z |
0·50 mm |
| Έλεγχος ακρίβειας θέσης |
± 0,001 mm ((± 0,00004") |
| Επαναλαμβανόμενη ακρίβεια |
≤ 0,01 mm ((≤ 0,0004") |
| X-Y-Z ταχύτητα κίνησης |
0~200mm/sec ((12000mm/min μέγιστη οδήγηση με κινητήρα εξυπηρέτησης) |
| Ενσωματωμένο βάρος |
30g,150g,250g ((4 σετ) |
| Διάσταση (WxDxH) |
770x894x700 χιλιοστά |
| Βάρος |
Περίπου 120 κιλά. |
| Ειδικό τραπέζι εργασίας |
W1400xD900xH600mm |
| Ηλεκτρική τροφοδοσία |
AC220V 5A ή που καθορίζεται από τον χρήστη |
Η διάμετρος της χαλκού δοκιμαστικής κεφαλής είναι εντός των ορίων Ø3~Ø15 mm (μεταβλητό):
Γλογισμικό ελέγχου:
Δυνατές λειτουργίες για δοκιμή συντεταγμένων και επεξεργασία:
(Αυτόματη δημιουργία πρότυπο δοκιμής μετά την επεξεργασία). Είναι δυνατόν να συνειδητοποιήσει τις δοκιμές ως σχεδιασμό κύκλος, γραμμή, στρογγυλή γραμμή, οβάλ, τρίγωνο, ρώμβος, ορθογώνιο, πολυ-γραμμή,πίνακας με πολλά σημεία και πίνακας με πολλά γραφικά.
Για την ανταλλαγή της οθόνης με διαφορετικές προδιαγραφές για κάθε φορά, απαιτείται μόνο να προσδιοριστούν τα ύψη δοκιμής του σημείου Α (άνω αριστερή γωνία), του σημείου Β (άνω δεξιά γωνία),Το σημείο C (κάτω δεξιά γωνία) και ο άξονας ZΣτη συνέχεια, το πρότυπο πρότυπο δοκιμής θα δημιουργηθεί.
Αντιμετωπίστε δοκιμές όπως η ακρίβεια του πίνακα αφής χωρητικότητας, το jittering, η γραμμικότητα και η ευαισθησία (το πρότυπο πρόγραμμα γραφήματος δοκιμής έχει ενσωματωθεί)
