Μηχανή υψηλής απόδοσης για τη δοκιμή στροφής αυτοματοποιημένου περιστρεφόμενου άξονα

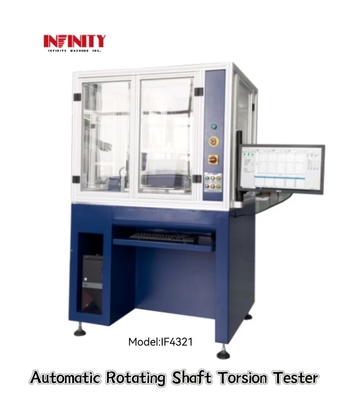

Αυτόματος δοκιμαστής στρεβλώσεων περιστρεφόμενου άξονα

Πρότυπο:IF4321

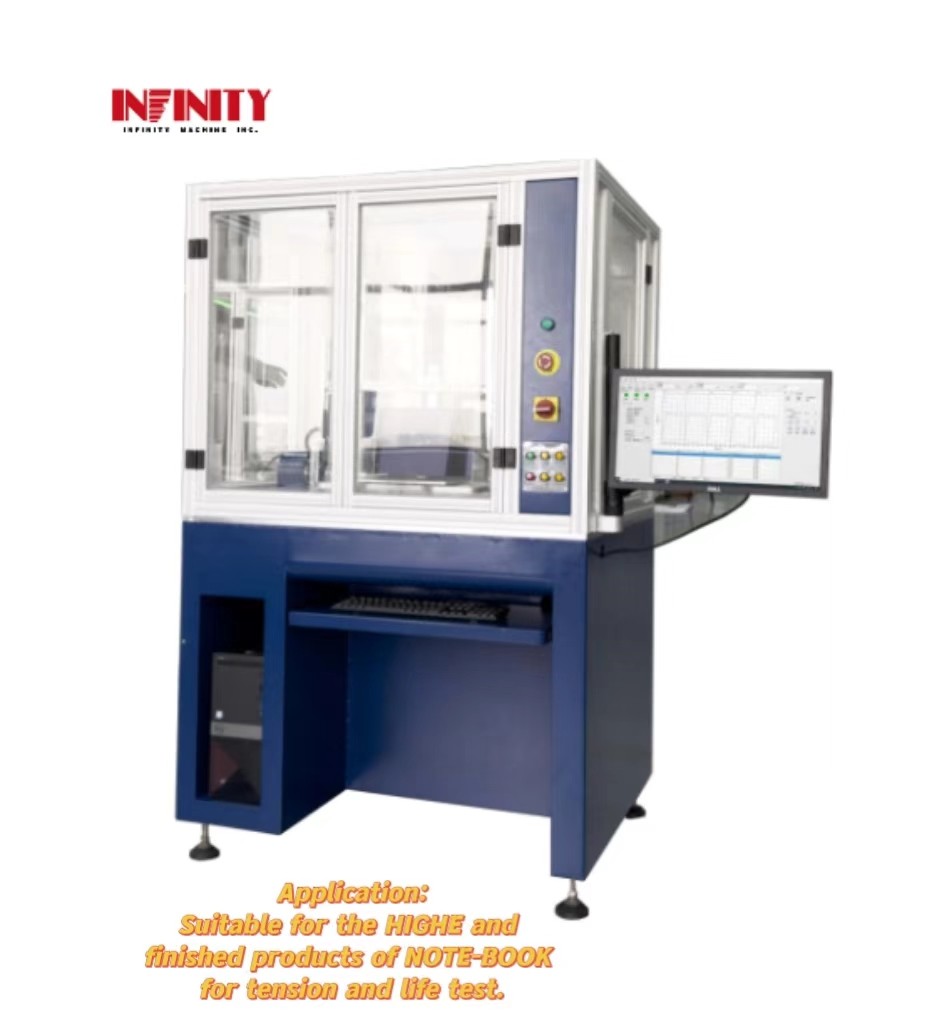

Εφαρμογή:

Η συσκευή αυτή εφαρμόζεται στο HINGE και στα τελικά προϊόντα του NOTE-BOOK για δοκιμές στρεβλώσεως (αμβλύνσεως στρεβλώσεως) και ζωής.και να στείλει το συλλεγμένο σήμα στροφής στο PC μέσω USB3.0 φωτοηλεκτρική μονάδα επικοινωνίας απομόνωσης, η οποία θα καταγράφει αυτόματα την αλλαγή της καμπύλης και θα σχεδιάζει την καμπύλη ζωής εξασθένισης στρεβλώσεων.Για να επιτευχθεί ο σκοπός της μέτρησης της ροπής στο τελικό προϊόν (δεν χρειάζεται να αποσυναρμολογηθεί το HINGE), η χρήση λογισμικού για τη ρύθμιση των συνθηκών δοκιμής, εύκολη στη λειτουργία, και όλα τα δεδομένα μπορούν να αποθηκευτούν (συνθήκες δοκιμής, καμπύλη στρεβλώσεως-γωνίας, καμπύλη αποσύνθεσης ζωής, έκθεση δεδομένων δοκιμής... κλπ.).

Χαρακτηριστικά:

1.Προβολή σε πραγματικό χρόνο της τρέχουσας ροπής και των αλλαγών γωνίας, μπορείτε να εμφανίσετε: στροφή ροπής-γωνία (N/m-Deg) ή καμπύλη ροπής-χρόνου (N/m-χρόνου).

2Ταχύτητα δειγματοληψίας δεδομένων έως 2000 φορές/δευτερόλεπτο.

3Ο άξονας Z τροφοδοτείται από τον ιαπωνικό κινητήρα Panasonic, χαμηλό θόρυβο, ανθεκτική χρήση.η ροπή καταγράφεται σε υψηλή ταχύτητα ενώ η περιστροφή του άξονα Z ελέγχεται με ακρίβεια για να σχηματιστεί κλειστός βρόχος για να ολοκληρωθεί η ροπή ελέγχου.

4Η γλώσσα μπορεί να αλλάξει σε απλοποιημένη/παραδοσιακή/Αγγλική τρεις διεπαφές λειτουργίας, μονάδες ροπής N, kN, lbf, kgf, gf και mm, cm, m, inch συνδυασμός μπορεί να αλλάξει κατά βούληση,κατάλληλο για παγκόσμιους πελάτες.

5Οι συνθήκες δοκιμής καθορίζονται από λογισμικό υπολογιστή (συμπεριλαμβανομένου του εύρους μέτρησης γωνίας, της θέσης προέλευσης εγχείρησης, της ταχύτητας μέτρησης, των χρόνων μέτρησης, του χρόνου παύσης, των N δευτερολέπτων μετά από N φορές δοκιμής...). ... κλπ.).

6.Μπορεί να εκτυπώνει και να αποθηκεύει γραφήματα (καμπύλη γωνίας στροφής + δεδομένα, καμπύλη εξασθένισης ροπής + δεδομένα, εκθέσεις δοκιμών).

7Ο τίτλος της έκθεσης δοκιμής, οι προδιαγραφές του προϊόντος, η ημερομηνία δοκιμής, ο χειριστής, ο αριθμός αρχείου κλπ. μπορούν να τροποποιηθούν ανά πάσα στιγμή (τόσο στα κινεζικά όσο και στα αγγλικά).

8.Κρατούνται τα αρχικά δεδομένα αυτόματα, τα παλιά δεδομένα δοκιμής μπορούν να φορτωθούν ανά πάσα στιγμή, αρχειοθετείται αποθήκευση, προσαρμογή αρχείου και εκτύπωση.

9.Η έκθεση μπορεί να καθορίσει αυτόματα Passed ή Fail σύμφωνα με τα καθορισμένα ανώτερα και κατώτερα όρια και να παράγει αυτόματα τη μέγιστη τιμή ροπής,ελάχιστη τιμή ροπής και μέση τιμή των τρέχοντων χρόνων δοκιμήςΗ μέγιστη τιμή ροπής, η ελάχιστη τιμή ροπής και η μέση τιμή κάθε καμπύλης μπορούν να παράγονται.

10.Αυτόματα καταγράφει κάθε καμπύλη γωνίας στροφής, καμπύλη εξασθένισης ροπής + δεδομένα.

11Έκθεση καμπύλης εξασθένισης στρεβλώσεως: Δείχνει τη σχέση μεταξύ της μεταβολής της αξίας στρεβλώσεως (ασθένισης) και του αριθμού των περιπτώσεων κατά τη διάρκεια ολόκληρης της δοκιμής.

12Οδηγείται από ιαπωνικό κινητήρα Panasonic, με υψηλό κώδικα παλμού 2500r, υψηλή ακρίβεια θέσης, χαμηλό θόρυβο, μεγάλη ροπή, μπορεί να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.

13Χρησιμοποιεί αισθητήρα ροπής ακριβείας Korea SETECH για τη μέτρηση ροπής με ακρίβεια έως ± 0,5% FS.

14.Η διμερή εφαρμογή δύναμης εξασφαλίζει ότι τα αριστερά και δεξιά συγχρονισμένα βραχίονά δεν θα κουνηθούν και ότι η δύναμη απόκτησης είναι πολύ ακριβής κατά τη διάρκεια της δοκιμής.Είναι εξοπλισμένη με διάταξη αντιστοίχισης άξονα από δύο πλευρές για να εξασφαλίζεται η συνέπεια και η ακρίβεια της δοκιμής του δοκιμαζόμενου άξονα HINGE..

Sπαράμετρος εξακρίβωσης:

Στροφή: TorΣίον-χρόνος (kgf.cm-χρόνος)

FΙξτούρα:
